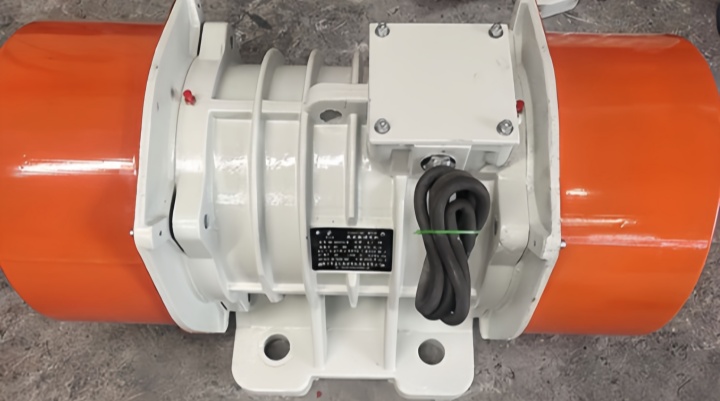

系列振動源三相異步電機 屬于機電一體式激振動力裝置，依托三相異步驅動原理，將偏心激振結構與電機機身整合，是各類振動機械設備的標準化配套振動源。整機采用全封閉結構設計，防護性能優良，無需加裝傳動配件，直接緊固在設備機體即可使用。

系列振動源三相異步電機采用純銅繞組與耐磨專用軸承，運轉平穩，通過調整兩端偏心塊夾角，能夠在額定范圍內自由改變激振力大小，靈活適配不同物料篩分、送料需求。產品規格品類齊全，功率、轉速覆蓋面廣，常見 4 極、2 極等常用轉速機型。

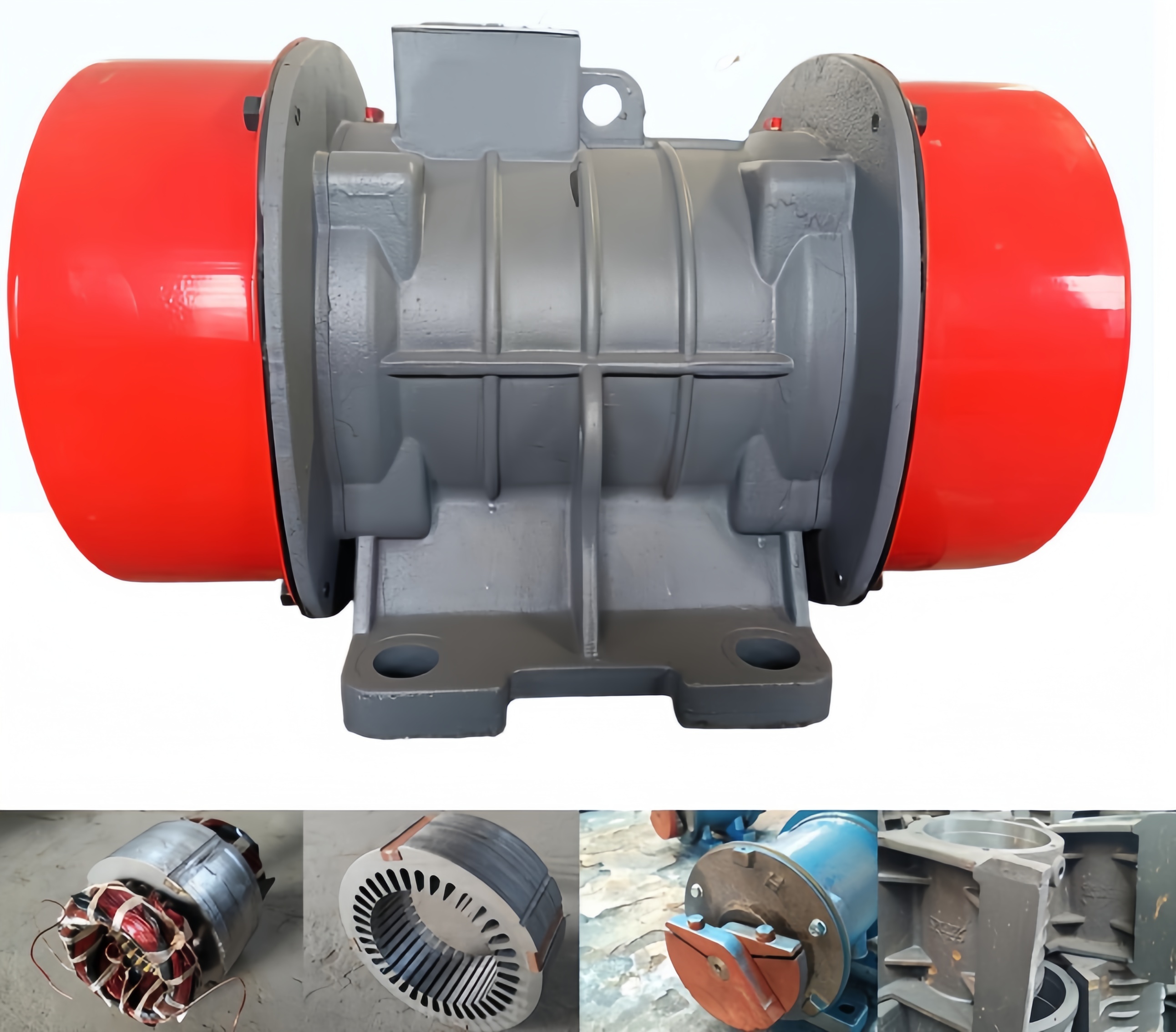

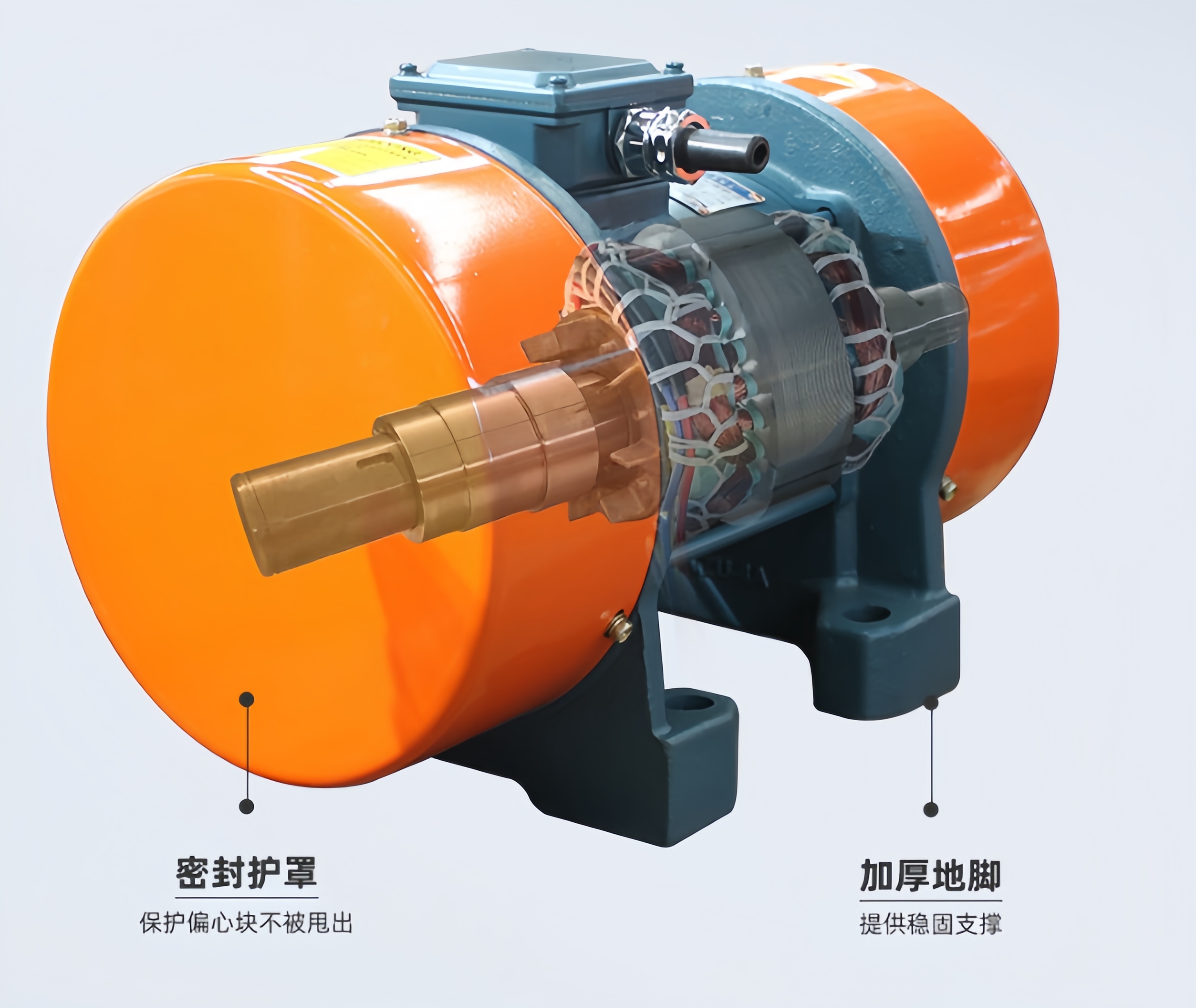

系列振動源三相異步電機組成結構

振動源三相異步電機采用一體化緊湊型結構，為高頻振動工況優化設計，整體堅固耐用、抗振性極強。

定子與轉子總成：定子采用純電解銅繞組，經真空浸漆絕緣工藝處理，絕緣性能穩定、散熱效果好、不易擊穿。

可調偏心機構：作為核心振動部件，兩端偏心塊采用高強度合金材質，耐磨抗變形，配備鎖緊固定裝置，調節便捷、定位牢固。

高強度機體與軸承：機殼采用加厚鑄鐵材質，韌性強、抗沖擊、耐疲勞，可長期承受高頻振動負荷。

密封防護結構：配備封閉式防護端蓋，采用多重密封工藝，有效防塵、防水、防物料粉塵侵入，適配粉塵、潮濕、多雜質等惡劣工業工況。

散熱系統：搭載氣動優化散熱風扇與導流散熱結構，高速運轉時快速帶走機身熱量，避免長期連續工作導致的高溫積熱。

系列振動源三相異步電機型號參數

型號 type	額定功率 （KW）	額定電流 （A）	激振力 （KN）	同步轉速 （r/min）	安裝尺寸					外形尺寸					重量 （kg）
					A	B	H	N	K	AB	BB	HD	G	L
YZU-1-2	0.09	0.42	1	3000	120	40	70	4	10	145	100	140	12	240	8
YZU-1.5-2	0.15	0.5	1.5		130	80	80	4	12	170	140	154	16	260	11
YZU-2.5-2	0.22	0.55	2.5		130	80	80	4	12	170	140	154	16	260	12
YZU-3-2	0.25	0.6	3		150	90	90	4	14	185	150	172	18	280	17
YZU-5-2	0.37	0.9	5		150	90	90	4	14	185	150	172	18	280	18
YZU-10-2	0.75	1.75	10		1180	110	112	4	18	220	180	230	18	340	24
YZU-15-2	1.1	2.3	15		220	140	120	4	22	270	225	260	25	415	40
YZU-20-2	1.5	3.1	20		260	150	140	4	26	320	280	310	28	445	70
YZU-30-2	2.2	5.6	30		310	170	160	4	33	380	285	356	30	536	90
YZU-50-2	3.7	7.2	50		350	220	190	4	33	440	350	410	35	608	160
YZU-2-4	0.15	0.5	2	1500	130	80	80	4	33	170	140	154	16	260	15
YZU-3-4	0.18	0.6	3		150	90	90	4	14	185	150	172	18	280	19
YZU-5-4	0.25	0.75	5		180	110	112	4	18	220	180	230	18	340	26
YZU-10-4	0.55	1.5	10		220	140	120	4	22	265	225	260	25	415	42
YZU-15-4	0.75	1.9	15		260	150	140	4	26	310	245	303	28	450	70
YZU-20-4	1.1	2.6	20		260	150	140	4	26	310	245	303	28	450	75
YZU-30-4	1.5	3.6	30		310	170	160	4	33	380	285	356	30	536	100
YZU-50-4	2.2	5.1	50		350	220	190	4	33	440	350	410	35	608	160
YZU-75-4	3.7	8.4	75		380	250	220	4	45	446	340	425	40	615	230
YZU-100-4	5.5	11	100		440	280	240	4	52	530	410	475	45	710	400
YZU-140-4	7.5	15	140		480	280	260	6	45	675	480	200	45	800	500
YZU-3-6	0.25	0.84	3	1000	180	110	112	4	18	220	180	220	18	340	28
YZU-5-6	0.37	1.2	5		220	140	120	4	22	265	225	260	25	415	43
YZU-8-6	0.55	1.5	8		220	140	120	4	22	265	225	260	25	415	50
YZU-10-6	0.75	2.2	10		260	150	140	4	26	310	245	305	28	450	75
YZU-15-6	1.1	3.1	15		310	170	160	4	33	380	275	356	30	536	102
YZU-20-6	1.5	4.0	20		310	170	160	4	33	360	285	320	35	536	110
YZU-30-6	2.2	5.6	30		350	220	190	4	33	420	360	390	30	608	170
YZU-40-6	3	7.2	40		350	220	190	4	33	440	350	410	30	608	190
YZU-50-6	3.7	8.4	50		380	250	220	4	45	446	340	425	40	615	230
YZU-75-6	5.5	11	75		440	280	240	6	350	530	440	450	45	800	360
YZU-75-6A	5.5	11	75		380	250	260	4	45	470	380	420	40	700	300
YZU-100-6	7.5	15	100		480	280	260	6	45	675	480	500	50	830	480
YZU-120-6	10	20	120		480	280	260	6	45	675	480	500	50	830	500
YZU-140-6	12	22	140		480	280	260	6	45	675	480	500	50	830	550
YZU-160-6	14	25	160		480	280	260	6	45	675	480	500	50	850	580
YZU-180-6	16	29	180	480	280	260	6	45	675	480	500	50	850	600
YZU-5-8	0.75	2.2	5	750	260	150	140	4	26	310	245	305	28	450	77
YZU-10-8	0.75	2.4	10		310	170	160	4	33	380	285	356	30	536	116
YZU-20-8	1.5	4.3	20		350	220	190	4	33	440	350	410	35	608	178
YZU-30-8	3.7	8.4	30		380	250	220	4	33	446	340	425	40	615	239
YZU-50-8	5.5	11	50		440	280	240	6	35	530	410	475	45	710	380
YZU-75-8	7.5	15	75		480	280	260	6	45	575	498	560	60	832	500
YZU-100-8	10	22	100		480	280	275	6	45	575	498	575	75	880	530

系列振動源三相異步電機優勢

相較于傳統振動傳動裝置，振動源三相異步電機摒棄了皮帶、聯軸器等中間傳動結構，實現動力與振動一體化輸出。

能耗更低：電機動力轉換效率高，激振力利用率大幅提升，無中間傳動損耗，同等振動效果下能耗遠低于傳統傳動振動方案。

運行穩定：整機結構對稱平衡，轉子動平衡精度高，高速運轉無異常抖動，振動均勻、工況穩定。

抗造耐用：整機針對高頻振動工況專項強化，抗疲勞、抗沖擊、耐腐蝕，可24小時連續不間斷運行；電壓適配工業常規380V三相交流電，極數、功率、激振力規格齊全。

運維簡單：一體化結構零部件少，無易損傳動配件，無需頻繁維護更換；偏心調節簡單便捷，故障概率低。

振動源三相異步電機作為工業振動設備的核心動力裝置，以一體化集成設計、穩定的輸出性能、極低的運維成本，解決了傳統振動設備傳動復雜、能耗高、故障多的痛點。
